Különbségek az acélöntvények és a vasöntvények között

MindkétacélöntvényekésvasöntvényekVas-szén ötvözet termékek, amelyeket bizonyos olvadási technikák révén állítanak elő, majd öntsenek. Tehát milyen különbségek vannak e kettő casting folyamatain?

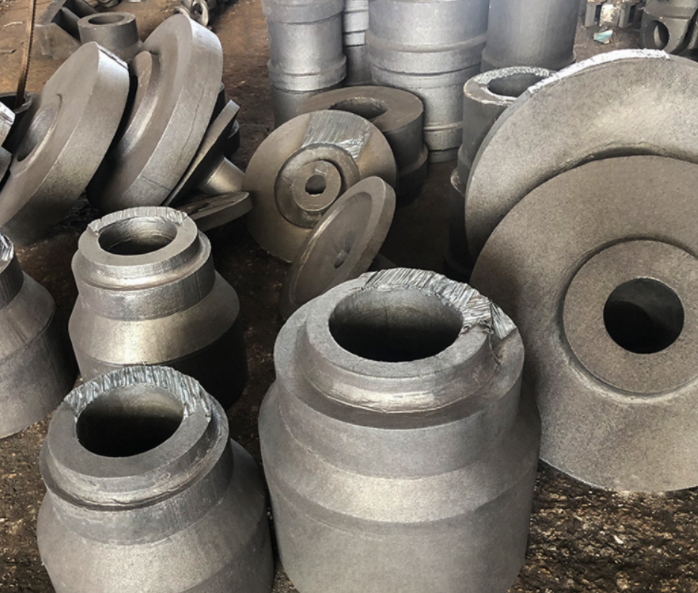

A penészkészítés szempontjából,acélöntvényekésvasöntvényekalapvetően azonosak. A fő különbség az, hogy az acél öntvények többet zsugorítanak, mint a vasöntvények, és az acél öntvények szintén gyengébbek. Ezért, amikor az öntött acélgyártók öntött formákat hoznak létre az öntött acél alkatrészekhez, akkor megfelelő módon meg kell növelniük a emelőket és a csészét.

A magasabb olvadási pont miattöntött acél, az acél jobban hajlamos az oxidációra, és a rossz folyékonyság és a szignifikáns zsugorodás jellemzői azt jelentik, hogy a hibák megelőzésére alkalmazott folyamatok, például a hideg bezárások, a zsugorodási üregek és a repedések összetettebbek, mint az öntöttvas esetében:

1, mert a zsugorodásaöntött acélsokkal nagyobb, mintöntöttvas, hogy megakadályozzák a hibák, például a zsugorodási üregek és az öntvények porozitását, az öntött acél gyártói általában olyan intézkedéseket fogadnak el, mint például a emelők és a hideg vas, valamint a kompenzáció a szekvenciális megszilárdulás elérése érdekében.

ÖntöttvasNagyobb kopásállósággal rendelkezik, de alacsonyabb szilárdsággal rendelkezik, és szilárdsága és plaszticitása kissé alacsonyabb, bár kissé hegeszthető.

2. Az olvadt acél folyékonysága viszonylag gyenge. Az öntött acél alkatrészek elégtelen öntésének és hidegen történő öntözésének megakadályozása érdekében az öntött acél falvastagsága nem lehet kevesebb, mint 8 mm. A öntési rendszer szerkezetének egyszerűnek kell lennie, és a keresztmetszeti dimenzióknak nagyobbnak kell lenniük, mint az öntés. Az öntött acélgyártóknak forró öntési vagy száraz öntési módszereket is használniuk kell, és megfelelően növelik a öntési hőmérsékletet, általában ajánlott 1520-1600 ° C között. A magasabb öntési hőmérséklet növeli az olvadt acél túlheváit, lehetővé téve, hogy hosszabb ideig folyékony állapotban maradjon. Ha azonban az öntési hőmérséklet túl magas, akkor olyan hibákhoz vezethet, mint a durva szemcsék, a forró repedés, a homok tapadása és a gáz porozitása. Ezért az öntött acélgyártóknak gondosan ellenőrizniük kell az öntési hőmérsékletet.

AacélöntvényekésvasöntvényekMeglehetősen hasonlóak, de az öntött acél jobb ereje és hegeszthető. Jelenleg a gyártók által gyártott öntött acél termékeket széles körben használják az építésben, a kohászatban, a bányászati ​​berendezésekben és más iparágakban, országunkban nagyon magas éves exportmennyiséggel, jelentős piaci részesedéssel.
