Post Tension Anchorage

Az utófeszített beton az előfeszített beton olyan változata, ahol az inakat a környező betonszerkezet öntése után feszítik meg. A ragasztott utófeszítésnél az előfeszítő inak tartósan hozzá vannak kötve a környező betonhoz a kapszulázó csatornájuk in situ fugázásával az ínfeszítést követően. Ezt a fugázást három fő céllal végzik: az inak védelme

korrózió ellen; tartósan „reteszelni” az ín előfeszítését, megszüntetve ezzel a végrögzítési rendszerekre való hosszú távú függőséget; valamint a végleges betonszerkezet bizonyos szerkezeti viselkedésének javítására.

termék leírás

A laposív horgonyfej és a csapágylemez anyaga gömbgrafitos öntöttvas.

A laposíves rögzítés alkalmazható ragasztott és nem ragasztott előfeszítő projektek feszítő konstrukciójához,

öntött betonszerkezet, előregyártott szerkezet és különféle speciális szerkezetek.


Jellemzők

Beleértve a horgonyfejet, a horgonyéket és a horgonylemezt

Átveszi a gömbgrafitos vas anyagot, és egyesíti a hagyományos horgonyfejet és a horgonylemezt, ami nagyban leegyszerűsíti a korábbi horgonyszerszám-feldolgozás bonyolult megmunkálási folyamatát

A használati modell jellemzője, hogy a feszítővég horgony gömbgrafitos vassal van integrálva a horgonygyűrűvel, a szerkezet kompakt és a rögzítés megbízható.

Az előfeszítő ín teljes hosszában teljesen lezárható.

Lapos forma, kiforrott hatékonyságú kialakítás, egyenes vagy ív alakú horgonyfej 3, 4, 5 lyukkal


Leírás

Műszaki adatok

PC szál átm

12,7 mm (0,5 hüvelyk)

15,2 mm (0,6 hüvelyk)

A szál mennyisége

2

3

4

5

2

3

4

5

Horgonyfej modell

DF205

DF305

DF405

DF505

DF206

DF306

DF406

DF506

Végső húzóerő szálanként (KN)

368

552

736

920

520

780

1040

1300

Nyújtóerő 0,8 U.T.S.-nél (KN)

294

442

589

736

416

624

832

1040

Lapos csatorna belső mérete (mm)

50x19

60x19

70x19

90x19

50x19

60x19

70x19

90x19

Hidraulikus modell

YDC250


típus

BM-13-3

BM-13-4

BM-13-5

BM-15-3

BM-15-4

BM-15-5

Horgonyfej (mm)

110

140

170

80

160

195

45

45

45

48

48

48

45

45

45

48

48

48

Horgonylap (mm)

150

175

200

150

185

215

160

200

230

190

220

285

70

70

70

80

80

80

Spirális cső (mm)

62

74

90

50

74

90

22

22

22

22

22

22


Post Tension Unbonded Monostrand Anchorage

A kötetlen utófeszített beton abban különbözik a ragasztott utófeszítéstől, hogy minden egyes kábelnek állandó mozgási szabadságot biztosít a betonhoz képest. Ennek elérése érdekében minden egyes inat (általában lítium alapú) zsírral vonnak be, és extrudálási eljárással kialakított műanyag burkolattal borítják. A feszültség átvitelét a betonra az acélkábel a födém kerületébe ágyazott acélhorgonyok ellen hatva éri el. A fő hátrány a ragasztott utófeszítéssel szemben az a tény, hogy a kábel feszültségmentesítheti magát, és sérülés esetén (például a födém javítása során) kiszakadhat a födémből.

A monorögzítés anyaga lehet gömbgrafitos öntöttvas, amely a hagyományos horgonygyűrűt és a lemezeket egyetlen integráló horgonyba helyezi. Leegyszerűsíti a bonyolult gyártási eljárást és szerkezetet, melynek előnye a kényelmes felépítés, a tökéletes tömítési képesség, valamint a rögzítés és az acélszálak közötti merőlegesség könnyű garantálása.


1. Alkalmazás

Modern konstrukció, különösen betonszerkezetek és építőanyagok elő- vagy utófeszítésére használják. A leválasztott szál rögzítésére


2. Kapcsolódó alkatrészek

Horgonyfej, csapágylemez, horgonyék, spirálerősítés, műanyag vagy fém hullámos csatornák, PC-szálak (PC huzalköteg).


3. Típusok

YJM13 és YJM15 12,7 mm / 12,9 mm / 15,2 mm / 15,7 mm átmérőjük szerint.


4. Jellemzők

Könnyen használható, biztonságos és megbízható.


termék leírás

termék név

mono rögzítés

Anyag

Öntöttvas

Gyártási folyamat

Vas homoköntés

Átmérő

12,7, 15,24, 15,7

Alkalmazás

Építkezés





View as

Ragasztott utófeszítő rendszer horgony

Ragasztott utófeszítő rendszer horgony

Biztos lehet benne, hogy ragasztott utófeszítő rendszer horgonyt vásárol gyárunkból. A kötött utófeszítés egy vagy több szálból (többszálú) vagy rudakból álló inakat tartalmaz. Ragasztott rendszerek esetén az előfeszítő acél hullámos fém- vagy műanyag csőbe van burkolva. Miután az ínt megfeszítették, cementkötésű habarcsot fecskendeznek a csatornába, hogy megkössék a környező betonnal. Emellett a habarcs lúgos környezetet hoz létre, amely korrózióvédelmet biztosít az előfeszített acél számára. Bár a ragasztott többszálú rendszereket széles körben használják új hidak és szállítószerkezetek építésekor, sikeresen alkalmazhatók és alkalmaztak kereskedelmi épületszerkezetekben is. Ha ezeket a többszálú rendszereket nagy szerkezeti elemekhez, például gerendákhoz és átadó tartókhoz használják, a tervezési előnyök közé tartozik a megnövekedett fesztáv és teherbíró képesség, valamint a csökkent lehajlás.

Olvass továbbKérdés küldése
Utófeszítés előfeszített lapos födémrögzítés

Utófeszítés előfeszített lapos födémrögzítés

Az utófeszített feszített lapos födémrögzítés a lapos födémszerkezetek építésénél használt rögzítési rendszer típusára utal. Előfeszítő kábelkészletből áll, amelyeket speciális rögzítési pontokkal rögzítenek a betonlemezhez. Ezeket a rögzítéseket úgy tervezték, hogy ellenálljanak az előfeszítő kábelek által keltett nagy feszítő erőknek, amelyek a szerkezet súlyának ellensúlyozására és külső terhelésekkel szembeni megerősítésére szolgálnak.

Olvass továbbKérdés küldése

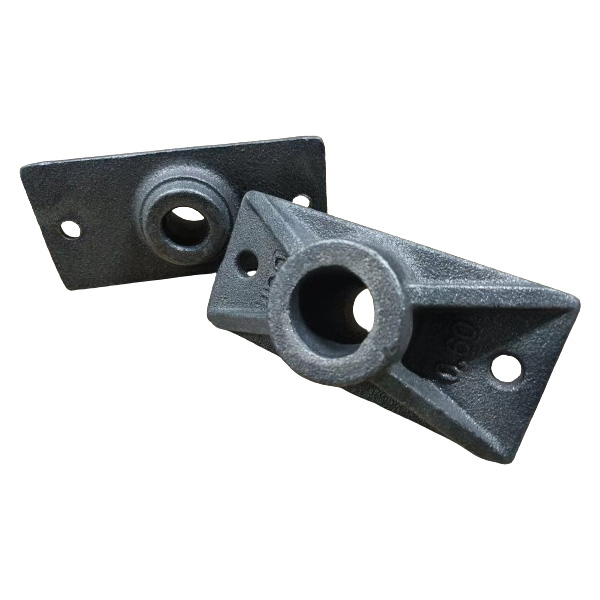

Kötetlen utófeszítő rendszer MonoStrand horgony

Kötetlen utófeszítő rendszer MonoStrand horgony

Biztos lehet benne, hogy gyárunkból vásárolja meg a MonoStrand utófeszítő rendszert. A kötetlen utófeszítés jellemzően egyedi (mono) szálakból vagy menetes rudakból áll, amelyek nem kötődnek a környező betonhoz, így szabadon mozoghatnak a szerkezeti elemhez képest. A nem kötött monoszálas rendszerek szálait speciálisan összeállított zsírral vonják be, a külső varrat nélküli műanyag réteggel pedig egy folyamatos művelettel extrudálják a korrózió elleni védelmet. Jellemzően új építéseknél használják magasított födémekhez, járólapokhoz, gerendákhoz és átadó tartókhoz, gerendákhoz, nyírófalakhoz és szőnyegalapokhoz. Könnyű és rugalmas, nem kötött monopászma egyszerűen és gyorsan felszerelhető – gazdaságos megoldást kínálva.

Olvass továbbKérdés küldése
Nem ragasztott Monostrand utófeszítő rendszer 0,6 hüvelyk 15,24 mm

Nem ragasztott Monostrand utófeszítő rendszer 0,6 hüvelyk 15,24 mm

Biztos lehet benne, hogy gyárunkból vásárol 0,6 hüvelykes, 15,24 mm-es, nem ragasztott Monostrand utófeszítő rendszert. A különféle szerkezetekhez illeszthető Unbonded Monostrand utófeszítő rendszer egyszerűen, gyorsan és gazdaságosan telepíthető. Az egyszálú rendszerek alkalmazási területei közé tartoznak a magasított födémek, a födémek, a gerendák és a tartógerendák, a gerendák, a nyírófalak és a szőnyegalapzatok.

Olvass továbbKérdés küldése
Előfeszített laposívű rögzítés

Előfeszített laposívű rögzítés

Az előfeszített síkíves rögzítés az építőiparban használatos rögzítési rendszer típusa, amely további szakítószilárdságot és stabilitást biztosít a feszített betonszerkezeteknek. Kifejezetten a betonelemek lapos formáihoz való illeszkedésre készültek, és jellemzően íves hidak, alagutak és egyéb szerkezetek építésére használják.

Olvass továbbKérdés küldése
Előfeszített beton ívelt lapos horgony

Előfeszített beton ívelt lapos horgony

A feszített beton íves síkhorgony az építőiparban használt fontos rögzítési rendszer, amely további szakítószilárdságot és stabilitást biztosít az íves felületű feszített betonszerkezeteknek. Kifejezetten úgy tervezték, hogy illeszkedjenek a betonelemek ívelt formájához, és jellemzően íves hidak, alagutak és egyéb infrastruktúra építésére használják.

Olvass továbbKérdés küldése
Szeretné megvásárolni a Kínában gyártott Post Tension Anchorage terméket? A Supreme Machinery határozottan jó választás. Kína egyik legversenyképesebb Post Tension Anchorage gyártója és beszállítójaként ismertünk. Vásárlóink ​​elégedettek termékeinkkel és kiváló szolgáltatásainkkal. Őszintén várjuk, hogy megbízható, hosszú távú üzleti partnere lehessünk! Bármilyen kérdése és problémája van, kérjük, küldjön e-mailt nekünk, és hamarosan válaszolunk.
