Hogyan határozza meg az öntöde az öntvény megmunkálási támogatását

Az öntési megmunkálási juttatást az öntőformák előállításában gondosan meg kell vizsgálni az öntés méretének, a feldolgozási felület megosztásának, a feldolgozási szimbólumokkal jelölt öntvény rajzokat a megmunkálási támogatás helyére kell helyezni, és nincs olyan feldolgozási szimbólum, ahol csak a zsugorodást helyezik el. A megmunkálási támogatás méretének meghatározása érdekében az öntési folyamatot is kombinálni kell, a kézi modellezés általában kissé nagyobb, és az öntőgép formázási folyamatának megmunkálási támogatása megfelelően csökkenthető (mivel az öntőgép pontosabb).

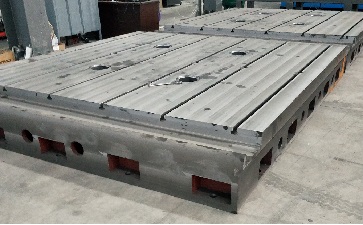

Az öntvényen a viszonylag nagy lyukak vagy hornyok kihozhatók a penész készítésekor, és egy bizonyos öntési megmunkálási támogatást hagynak a vágás befejezéséhez. Ez csökkentheti az öntési költségeket. Például egy 100 mm -es átmérőjű lyukat az öntöttvas platformon történő felszereléshez 80 mm átmérőjű lyukba lehet dobni, így az egyik oldalon 10 mm -es megmunkálási támogatást hagyhat. A megmunkálás során csak 10 mm -es juttatást dolgoznak fel, amely nemcsak megtakarítja az öntési költségeket, hanem megtakarítja a feldolgozási időt is.

Manapság sok ügyfél csak megmunkálási rajzokat szolgáltat, és ritkán ad öntöntési rajzokat. Mivel a felhasználói egység nem tudja pontosan leadni az egységet azzal, hogy milyen modellezési casting -eljárást használnak az öntéshez, lehetetlen pontos öntési rajzokat készíteni. Az casting megrendelés kézhezvétele után az öntödei gyártó meghatározza az öntési folyamatot a GBT6414-1999 casting tolerancia és megmunkálási támogatási szabvány alapján, majd egyesíti a gyártási tapasztalat éveit a megmunkálási támogatás elhelyezéséhez. Ezért az öntvények megmunkálási támogatását általában az öntödei gyártó határozza meg.
