Mi az Expansion Shell sziklacsavarok?

Expansion Shell sziklacsavarokegyfajta mechanikus kőzeterősítő eszköz, amelyet széles körben használnak a földalatti mérnökökben (például bányákban, alagutakban és földalatti barlangokban) a repedezett vagy laza kőzettömegek stabilizálására.

Alapvető működési elv

A mechanikai tágulásra támaszkodnak, hogy súrlódást és szorítóerőt hoznak létre a csavar és a kőzetfurat között. A kulcselem a tágulási héj (hasított, ék alakú hüvely), amely a csavar végére van szerelve. Amikor a csavart meghúzzák (általában egy anyával a szabad végén), a tágulási héjat egy ék összenyomja, ami kifelé tágul, és szorosan a fúrólyuk belső falához nyomódik. Ez erős sugárirányú súrlódást hoz létre, és a csavart szilárdan rögzíti a kőzetben, majd a csavar húzóterhelést tud viselni, hogy megakadályozza a kőzet összeomlását vagy elmozdulását.

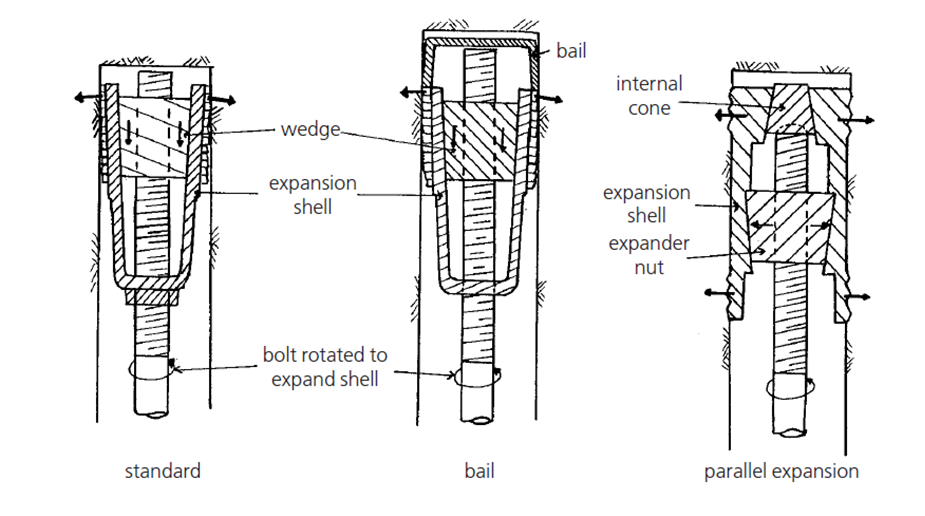

Alapszerkezet

Bővítő héjösszeszerelés: A mag rögzítő rész, amely egy hasított acél hüvelyből és egy hozzáillő ékből áll. A hüvelyben lévő hasítások száma a mérnöki igényeknek megfelelően állítható.

Csavartest: Acélrúd (általában menetes acél), amely összeköti abővítőhéjés a felületrögzítő alkatrészt, és továbbítja a húzóerőt.

Felületrögzítő alkatrészek: Beleértve az alátéteket és anyákat. Az anya meghúzásával az ék összenyomja a tágulási héjat, és az alátét egyenletesen osztja el a nyomást a sziklafelületen.

Főbb jellemzők

Gyors lehorgonyzás: A rögzítési hatás azonnal elérhető az anya meghúzása után, anélkül, hogy meg kellene várni a fugázott kőzetcsavarokkal ellentétben, ami sürgős alátámasztási forgatókönyvekhez alkalmas.

Mechanikus lehorgonyzás: Nincs szükség fugázó anyagokra, ami kényelmesen használható vízben gazdag vagy alacsony hőmérsékletű környezetben, ahol a habarcs nem könnyen megszilárdul.

Korlátozott rögzítési mélység: Az effektív lehorgonyzási erő főként az egymás közötti érintkezésből származikbővítőhéjés a fúrólyuk fala, ezért általában ideiglenes vagy rövid távú támasztékként használják. A hosszú távú és nagy stabilitási követelményekhez a fugázott kőzetcsavarok alkalmasabbak.

Könnyű be- és leszerelés: A működési folyamat egyszerű, szükség esetén eltávolítható és újra felhasználható (a szerkezeti biztonság feltétele mellett).

Tipikus alkalmazási forgatókönyvek

Ideiglenes támogatás a bányautakon és a megállóhelyeken.

Töredezett kőzetszakaszok sürgősségi megerősítése alagútfeltárás során.

Kisméretű földalatti tervezés támogatása rövid élettartammal.
