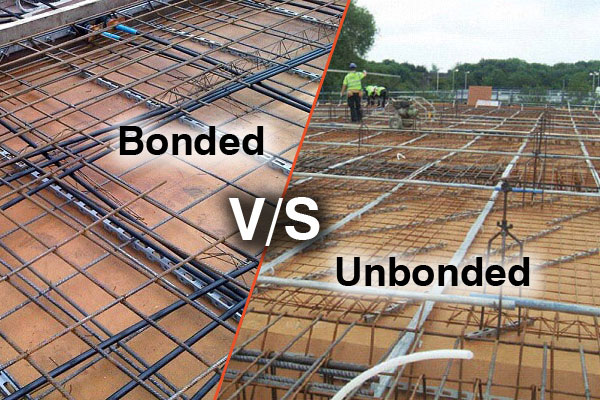

Különbség a kötetlen és ragasztott utófeszítő rendszer között

Ez egy kritikus megkülönböztetésutófeszítés(PT) tervezés és kivitelezés – a ragasztott PT a fugára támaszkodik, hogy tartósan rögzítse az inakat a betonhoz, míg a kötetlen PT zsírozott inakat használ műanyag burkolatban, hogy az inakat elszigetelje a betontól. Az alábbiakban a különbségek átfogó bontása található, alapvető definíciók, összetevők, telepítés, teljesítmény, alkalmazások és előnyök/hátrányok szerint rendezve.

Alapvető definíciók

Ragasztott utófeszítő rendszer: A nagy szilárdságú szálakat/kábeleket acél vagy műanyag csatornákba helyezik a betonon belül. A megfeszítést és a rögzítést követően a csatornát teljesen nyomástartó fugázzák cementkötésű fugázóval. A habarcs összeköti az inakat a betonnal, így az ín és a beton egyetlen összetett szerkezeti elemként működik.

Kötetlen utófeszítő rendszer: Az inak előzsírozottak (korrózióvédelem), és gyárilag extrudált műanyag burkolattal (HDPE/PP) vannak bevonva. Feszítés után fugázást nem végeznek. Az ín a betonhoz képest elmozdulhat (rögzítések és végszerelvények korlátozzák), közvetlen feszítőelemként működik, amely csak a horgonyokon keresztül előnyomást fejt ki.

Strukturális teljesítmény és viselkedésbeli különbségek

Erőátviteli mechanizmus:

Ragasztott PT: Az ínerő átadása a betonra fugázó-beton és fugázó-ín kötéssel a teljes ínhossz mentén, plusz a horgonyerő átvitele. Az előtömörítés eloszlása ​​a fesztáv mentén fokozatos.

Nem kötött PT: Az ínerő csak a horgonyoknál száll át (nincs kötés az ín mentén). Az előnyomást koncentrált erőként alkalmazzák a rögzítési zónákban, lineáris előnyomási gradienssel a fesztáv mentén. Repedésszabályozás és hajlékonyság: Kötött PT:

Jobb repedés-ellenőrzés üzemi terheléseknél; Az inak a betonhoz vannak rögzítve, így a repedések lassabban terjednek. Nagyobb alakíthatóság végső terhelés mellett (az inak hozama és a kötések ellenállnak a tönkremenetelnek). Kötetlen PT: Az inak elcsúszhatnak a betonhoz képest; túlterhelés hatására a repedések könnyebben kinyílhatnak. Alacsonyabb hajlékonyság (a meghibásodás törékenyebb, ha a horgonyok megcsúsznak vagy az inak elszakadnak). Kúszási és zsugorodási hatások: Ragasztott PT: Az inakat korlátozza a beton, így a kúszás és a zsugorodás az előfeszítő erő elvesztését okozza (az ín rövidül a betonnal). Kötetlen PT: Az inak szabadon mozognak, így a zsugorodási veszteség nagyobb és a zsugorodási veszteség. függetlenül, és az inak feszültsége jobban csökken), hacsak nem kompenzálja a túlfeszítés.Fáradtsági ellenállás: Kötött PT: Nagyobb kifáradási ellenállás – a kötés elosztja a ciklikus terheléseket az ín mentén, csökkentve a feszültségkoncentrációkat a horgonyoknál.Nem kötődő PT: Alacsonyabb a fáradási ellenállás – minden ciklikus terhelés a határfelületen összpontosul.

Tipikus alkalmazások

Ragasztott PT: Nagy fesztávú hidak, nehéz ipari épületek, nagy kifáradási terhelésű parkolóházak, előregyártott betontartók és agresszív környezetben lévő szerkezetek (partmenti területek – a habarcs extra korrózióvédelmet biztosít).

Nem kötött PT: Lakossági födémek, kereskedelmi födémek, vékonyfalú szerkezetek, előregyártott panelek és olyan projektek, ahol a gyors kivitelezés prioritást élvez (nincs fugázás = rövidebb ütemezés).
