Hogyan működik a nem ragasztott utófeszítő rendszer?

Ankötetlen utófeszítő rendszeregy olyan előfeszítési technika, ahol a feszített acél inak nincsenek tartósan a környező betonhoz rögzítve (ellentétben a ragasztott utófeszítéssel, ahol az inakat csatornákba fugázzák, hogy a betonhoz kötődjenek). Ehelyett az inakat egy tartós bevonat és burkolat választja el a betontól, lehetővé téve, hogy a szerkezet élettartama alatt kissé elmozduljanak a betonhoz képest. Ezt a rendszert széles körben használják födémekben, gerendákban, oszlopokban és hidakban rugalmassága, egyszerű telepítése és kisebb szerkezeti elmozdulások kezelésére való képessége miatt.

Alapkomponensek egyKötetlen utófeszítő rendszer

Inak: Nagy szilárdságú acél szálak/huzalok (a teherhordó elem, hosszra előre gyártva).

Köpeny/bevonat: Sima, át nem eresztő műanyag vagy fém burkolat, amely körülveszi az inakat, plusz egy zsír/viasz kenőanyag a burkolaton belül. Ez megakadályozza a korróziót, csökkenti a súrlódást, és biztosítja, hogy az inak nem kötődjenek a betonhoz.

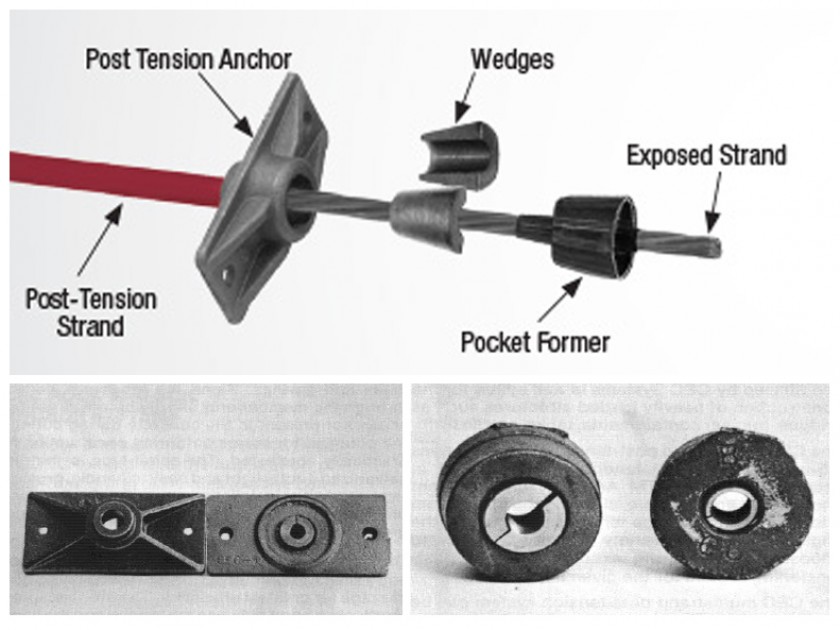

Rögzítések: Mechanikus eszközök (az ín mindkét végén), amelyek megfogják az inat és átadják az ín húzóerejét a betonszerkezetbe (pl. ék alakú rögzítések szálakhoz).

Feszítőemelő: Hidraulikus berendezés, amellyel az inakat a tervezési erőre feszítik az építés során.

Csővezetékek (opcionális): Betonba öntött kis műanyag/csőcsatornák az inak vezetésére (előre elhelyezett ínelrendezésekhez).

ElőnyeiKötetlen utófeszítés

Gyorsabb építés: Nincs helyszíni fugázás (a legnagyobb időmegtakarítás), és az előregyártott inak csökkentik a munkát.

Rugalmas kialakítás: Az inak ívelhetők/elhelyezhetők, hogy megfeleljenek az összetett szerkezeti geometriáknak (pl. lapos lemezek magasházakhoz).

Továbbfejlesztett repedés-ellenőrzés: az előnyomás minimálisra csökkenti a húzórepedést üzemi terhelés alatt; kisebb repedések (ha előfordul) nem veszélyeztetik az inat.

Alkalmas a mozgásokhoz: Az íncsúszás lehetővé teszi a kisebb szerkezeti elmozdulásokat (pl. zsugorodás, kúszás, hőtágulás) feszültség felhalmozódás nélkül.

Könnyű szerkezetek: Hosszabb fesztávot tesz lehetővé vékonyabb födémekkel/gerendákkal (csökkentett betontérfogat) a vasbetonhoz képest.

Közös alkalmazások

Lakossági/kereskedelmi lapos/lapos padlók (a legelterjedtebb felhasználás).

Parkolóházak, hídfödémek és gerendaoszlopkeretek.

Minőségi födémek (nagy ipari padlókhoz a zsugorodási repedés szabályozására).

Szeizmikusan ellenálló szerkezetek (enyhe acél betonacéllal kombinálva).

Összefoglalva akötetlen utófeszítő rendszerúgy működik, hogy szabályozott húzóerőt fejt ki a korrózióvédett, nem kötött acél inára a beton kikeményítése után, ami előnyomást indukál a betonban az alkalmazott terhelések ellensúlyozására – miközben az ín elszigetelt marad a betontól, rugalmasságot, tartósságot és hatékony terhelésátvitelt biztosítva a rögzítéseken keresztül.
